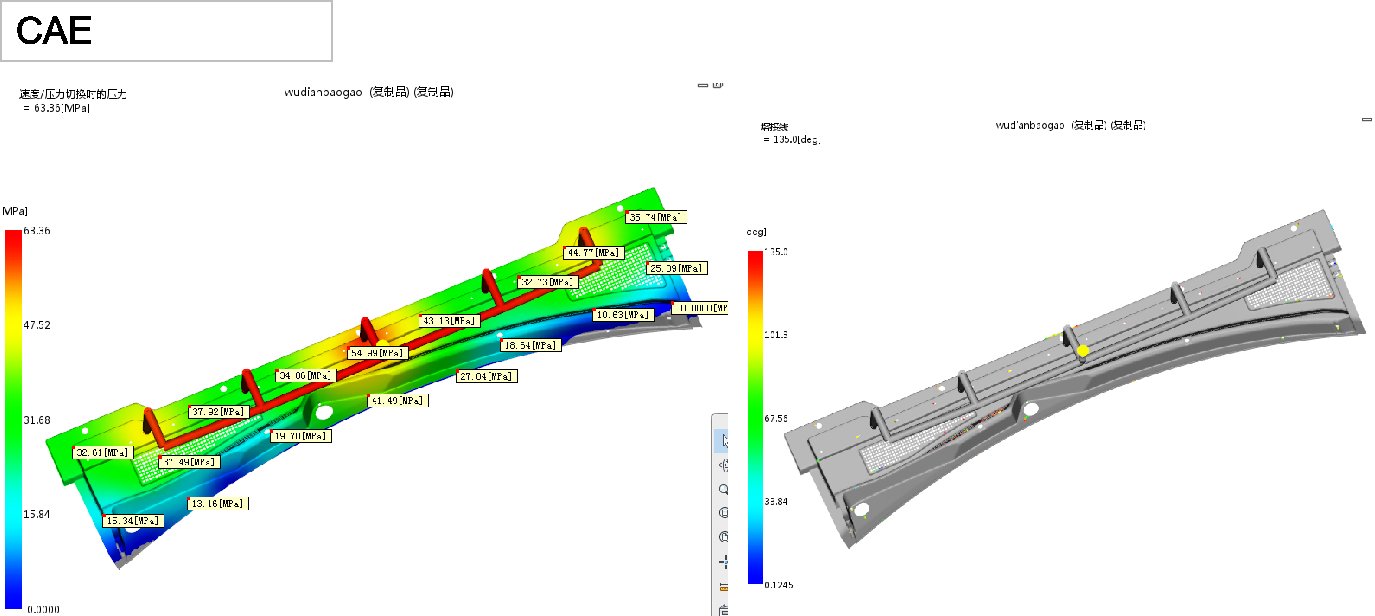

模流分析:
模具特點：
1、產品是外觀件，產品的壁厚是2mm，在設計頂出時考慮到頂桿印，因此設計頂塊頂出。

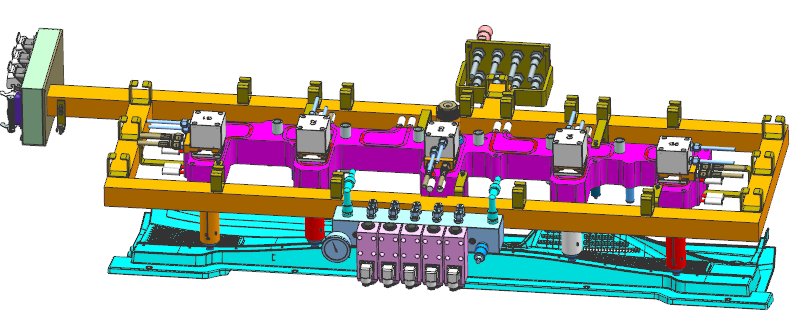

2、5點順序閥整體式熱流道，保證產品的填充質量，特別是產品網孔處的熔接線，不能跑到大面上，因此模流分析時特別注意此問題

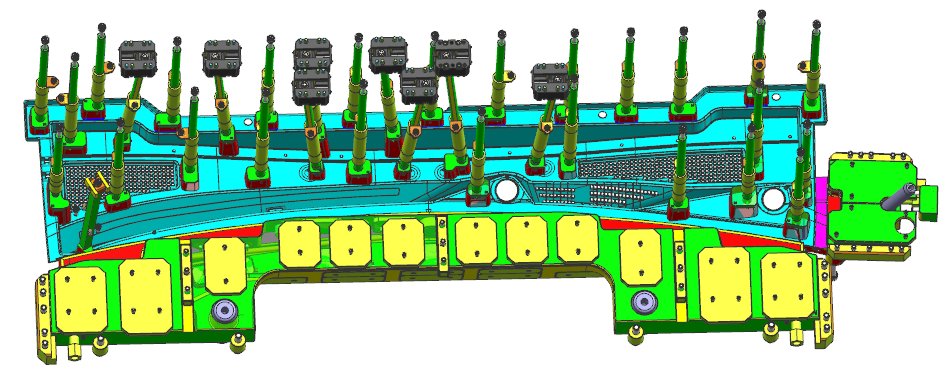

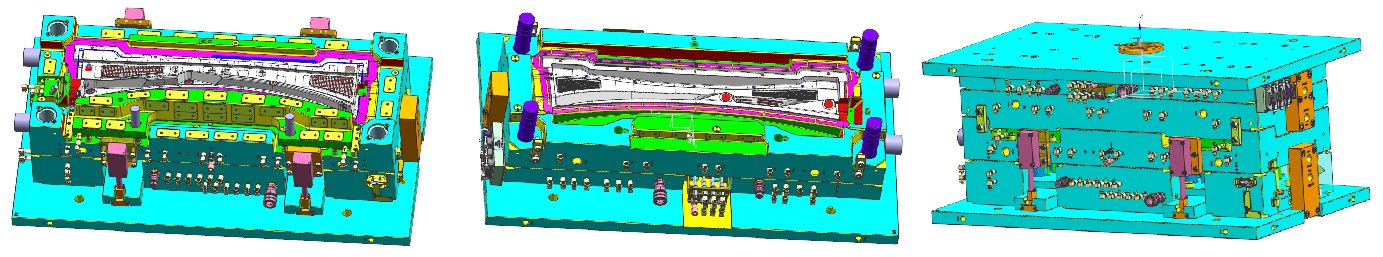

模具設計：

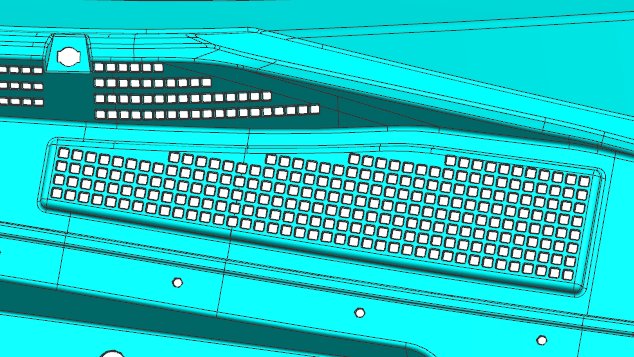

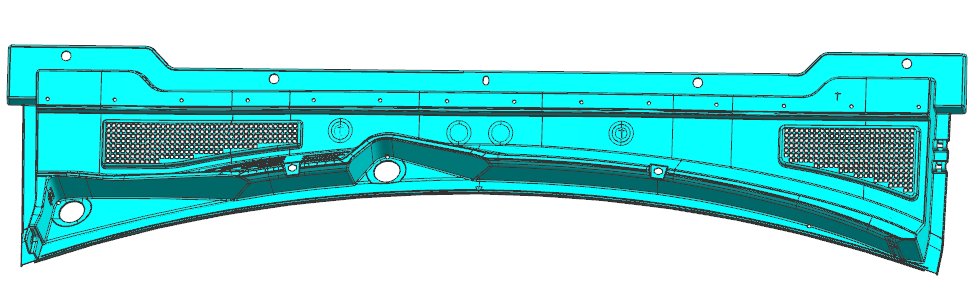

制品圖片：
海納百川，厚德載物
模流分析:
模具特點：
1、產品是外觀件，產品的壁厚是2mm，在設計頂出時考慮到頂桿印，因此設計頂塊頂出。
2、5點順序閥整體式熱流道，保證產品的填充質量，特別是產品網孔處的熔接線，不能跑到大面上，因此模流分析時特別注意此問題
模具設計：
制品圖片：
